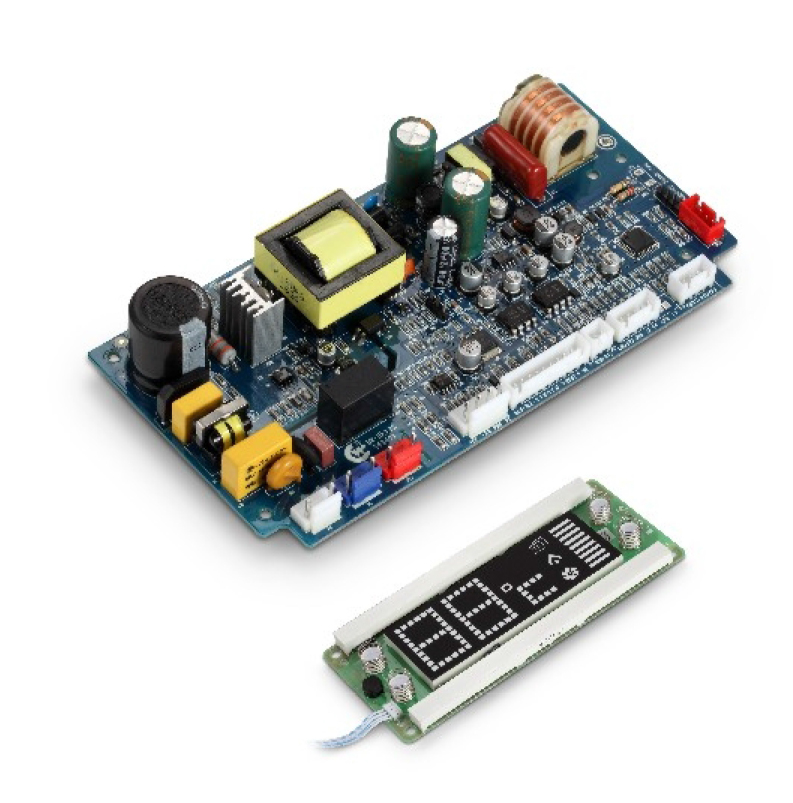

本系統采用計算機實時多任務分級控制系統,控制板上電后對溫度傳感器和水流量傳感器的輸出信號進行采樣,同時通過兩線無極性通訊接口與線控器或上位機進行通訊(最多可同時帶4個線控器,傳輸距離50米)。系統進入開機狀態后(通過面板操作)即打開水量伺服,如果檢測到水流信號就進入點火程序。點火成功后系統進入燃燒狀態,CPU根據溫差數據和水流量的大小同步調節能力閥的狀態和比例閥的開度,使火力隨之快速調節,以保持設定出水溫度的穩定。風機控制是強排式燃氣壁掛爐的技術難點之一。
本系統采用無級變速直流風機,風速隨比例閥開度大小和燃燒狀態自動調整。系統全流程檢測風機轉速,一旦出現風機故障或由于煙道堵塞造成風機轉速異常便進入故障狀態。過熱保護是指當系統在失控條件下使出水溫度達到極限溫度開笑的溫度動作點時.其常閉觸點斷開,強行切斷燃氣安全電磁閥的工作電源,迫使系統停止燃燒并顯示故障狀態。電磁閥(包括安全閥,能力閥和比例閥)以方波脈沖方式驅動。由于電磁開關閥采用脈沖方式驅動,當CPU或系統工作異常時,可在0.5s內安全中斷電磁閥,切斷燃氣通路,確保燃氣不泄漏。
對于產熱能力在16升( 32KW)以上的高質大流量智能恒溫中央壁掛爐,可以同時為廚房、干濕兩用衛生間多個水龍頭提供熱水,一般還需要擴展2—4個線控器。由于燃氣式壁掛爐所使用的燃氣種類存在地域性差異,目前國內使用較多的燃氣種類主要有天然氣、液化石油氣和人工煤氣,因此控制系統在初始化時必須識別燃氣種類并選擇相應的控制方案,并根據整機功率的大小讀取比例閥PWM輸出的最大值和最小值。實現燃氣種類識別和功率輸出范圍讀取的方法有兩種:(1)用撥碼開關設置燃氣種類,用電位器保存比例閥輸出的最大值和最小值;(2)用測試開關進入設置狀態,然后用面板設置燃氣種類以及比例閥輸出的最大值和最小值,將設定值保存于EEPROM中以防丟失。在實際應用中可以將以卜兩種方法結合起來。
